Merhaba sevgili İnovatif Kimya Dergisi okurları,

21 Sayı boyunca kimya ile ilgili programlar anlattım. 22. Sayıda da yine sizlere böyle bir programdan bahsedeceğim. Anlatacağım program, PolyMath programıdır. Bu programın kimya mühendisliği uygulamaları üzerine yönünden sizlere bahsedeceğim. Ayrıntılı, içerikli bir programdır.

PolyMath programı ile diferansiyel denklem çözebilir ve çözümlerin grafik halinde çıktılarını alabilirsiniz. Kimya mühendisleri için oldukça yararlı olabilecek bu programı bir örnek üzerinden giderek sizlere açıklamaya çalışacağım. Resim 1’de kütle denkliği sorusu görmektesiniz.

polymath-ve-kimya-muhendisligi-1

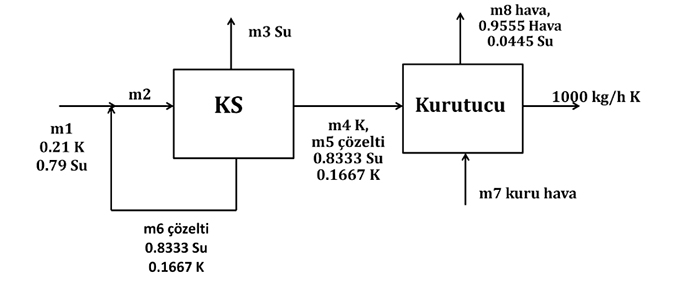

Resim 1 : Akış Şemamız

Resim 1’de bizden istenenler.

1000 kg/h K kristali üretimi için

  1. a) KS ünitesinde buharlaşan su miktarını (kg/h)
  2. b) Geri döngü akımı kütle akış hızını (kg/h)
  3. c) Kurutucudan akan havanın miktarını bulunuz.

A,b,c şıklarına bakarsak birçok denklem kurup çözmemiz gereken bir sistem. Burada şimdi yazıp çözebiliriz neden programa ihtiyaç duyalım gibi sözler söylüyor olabilirsiniz lakin daha büyük, daha geniş sistemler ile çalıştığımızı düşünelim. İş büyüdükçe zaman kavramı daha önemli hale gelecektir. Bu yüzden her zaman bu programları kullanmasanız da az çok nerede ne kullanacağınızı bilmeniz de yarar var.

Burada denklemleri ilk başta yazalım. Resim 2 ve Resim 3’de bu denklemleri görmektesiniz.

polymath-ve-kimya-muhendisligi-2

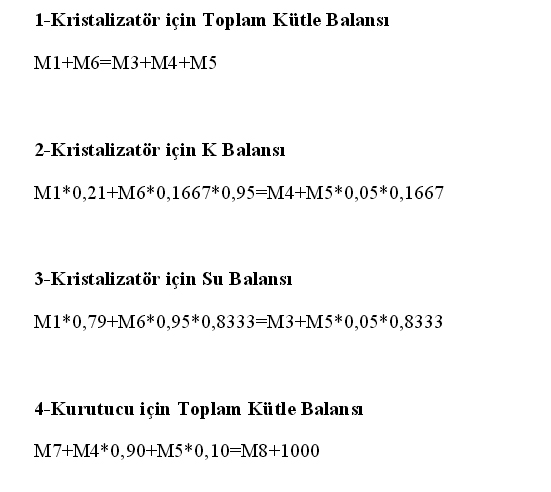

Resim 2 : Kütle Denkliği-1

Resim 2’de kütle denkliği işlemlerini kurmaya başladık. Resim 3’de devam ediyoruz.

polymath-ve-kimya-muhendisligi-3

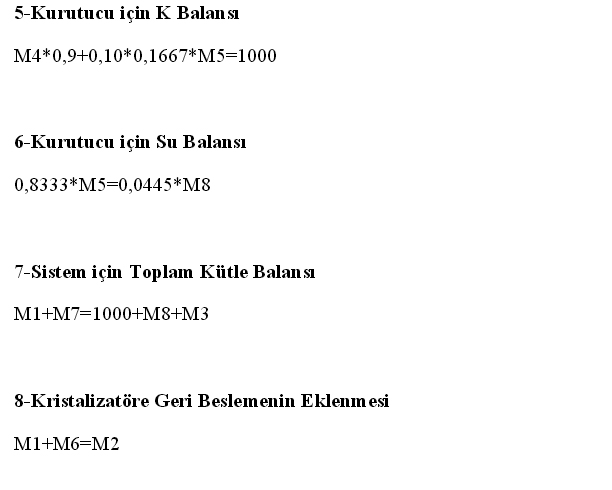

Resim 3 : Kütle Denkliği-2

Şimdi çözümü PolyMath işlemi ile nasıl yapacağız.

PolyMat ile 8×8 bir matris açıyoruz.

Balans eşitliklerinin katsayılarını tablo değerlerine giriyoruz. Resim 4’de bunu görmektesiniz.

polymath-ve-kimya-muhendisligi-4

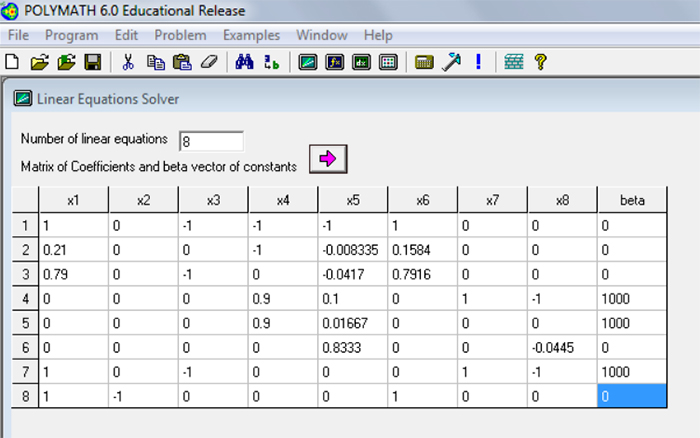

Resim 4 : PolyMath Programına Verilerin Girilmesi

Yazdığımız matrise göre Polymath’in çıkardığı denklikler aşağıdaki gibi olacak.

polymath-ve-kimya-muhendisligi-5

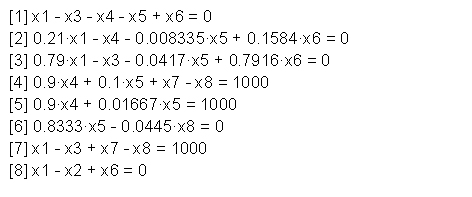

Resim 5 : PolyMath programının çıkardığı denklikler

Bu işlemlerden sonra Pembe kısma basarak sonuç raporunu alıyoruz. Resim 6’da bu işlemi görmektesiniz.

polymath-ve-kimya-muhendisligi-6

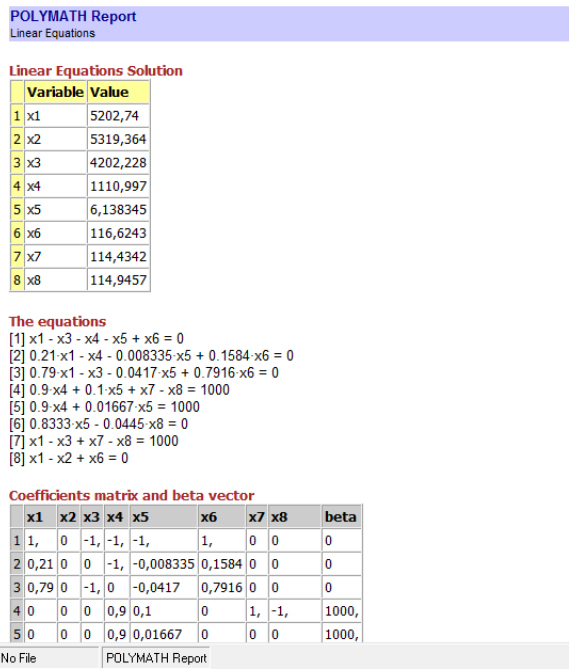

Resim 6 : PolyMath programında işlemin raporlu sunumu

Kısacası siz gerekli bilgileri girdiğiniz takdirde sonucu çok kısa bir zaman içinde PolyMath ile alabiliyorsunuz. Program içerikli bir program diye en başta belirtmiştim. Program ile reaksiyon problemlerinizi de çözdürebilirsiniz. Programın web sitesi http://www.polymath-software.com/ adresidir. Programı satan firma fiyatları öğrenciler için uygun tutmaya çalışmış. Kısa süreli denemek için sitesinden yararlanmanızı öneriyoruz. Başka yerlerden indirip virüs yemeyin.Umarım faydalı bir yazı olmuştur,bir sonraki sayıda buluşmak üzere.

Sağlıcakla kalın…

Kaynaklar

  1. https://canercankurt.files.wordpress.com/2013/02/odev1.pdf



Yazar : Yavuz Selim KART

Üniversite : Cumhuriyet Üniversitesi

Bölüm : Kimya Mühendisi

Dergi : Sayı 22– Sayfa 29
